Obiekty wielkopowierzchniowe, szczególnie hale logistyczne i produkcyjne, w świetle wysokich wymagań środowiskowych [1] mają dziś znacznie bardziej złożone potrzeby niż tylko „utrzymanie temperatury”. Kluczowe są: interoperacyjność systemów zarządzania oraz urządzeń wykonawczych, gotowość do pracy 24/7, bezpieczeństwo użytkowania, wysoka efektywność energetyczna, możliwość rozliczania mediów, bez angażowania dodatkowego personelu i konieczność raportowania ESG.
Heterogeniczność przeznaczenia poszczególnych części hal rodzi złożone odmienne potrzeby pod względem klimatu co wpływa również na odmienne podejście do sterowania układami automatyki. Rozpoczynając od pomieszczeń biurowych – w których opieramy się głównie na parametrach powietrza takich jak: temperatura, wilgotność, CO2, VOC, po pomieszczenia serwerowni, w których przekroczenie temperatury w bezpośrednim sąsiedztwie szaf typu RACK może wpłynąć na stabilność systemów IT oraz doprowadzić do utraty danych lub/i utraty stabilności.
Polskie podzespoły i PLC
System oparty jest na aparaturze sterująco pomiarowej EL-PIAST - sprawdzonej na rynku polskim i europejskim.
Polskie podzespoły i PLC
System oparty jest na aparaturze sterująco pomiarowej EL-PIAST - sprawdzonej na rynku polskim i europejskim.
Przedłużona gwarancja
Możliwe jest wydłużenie standardowej 2-letniej gwarancji di 5 lub nawet 7 lat - w zależności od potrzeb!

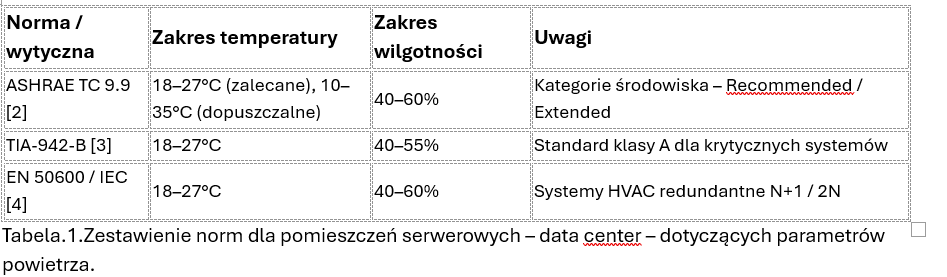

W takich pomieszczeniach wymagane jest monitorowanie temperatury i wilgotności [2][3][4] oraz umieszczenie czujników – daleko od drzwi wejściowych – które mogą wpływać na zakłamanie odczytu podczas ich otwierania – oraz stałe monitorowanie założonych wartości granicznych. Przekroczenie progu alarmowego np. 22 stopnie Celsjusza bądź progu alarmowego II stopnia 23 stopnie Celsjusza – powinno uruchomić reakcję personelu odpowiedzialnego za dobrostan tych urządzeń.
W takich pomieszczeniach wymagane jest monitorowanie temperatury i wilgotności [2][3][4] oraz umieszczenie czujników – daleko od drzwi wejściowych – które mogą wpływać na zakłamanie odczytu podczas ich otwierania – oraz stałe monitorowanie założonych wartości granicznych. Przekroczenie progu alarmowego np. 22 stopnie Celsjusza bądź progu alarmowego II stopnia 23 stopnie Celsjusza – powinno uruchomić reakcję personelu odpowiedzialnego za dobrostan tych urządzeń.

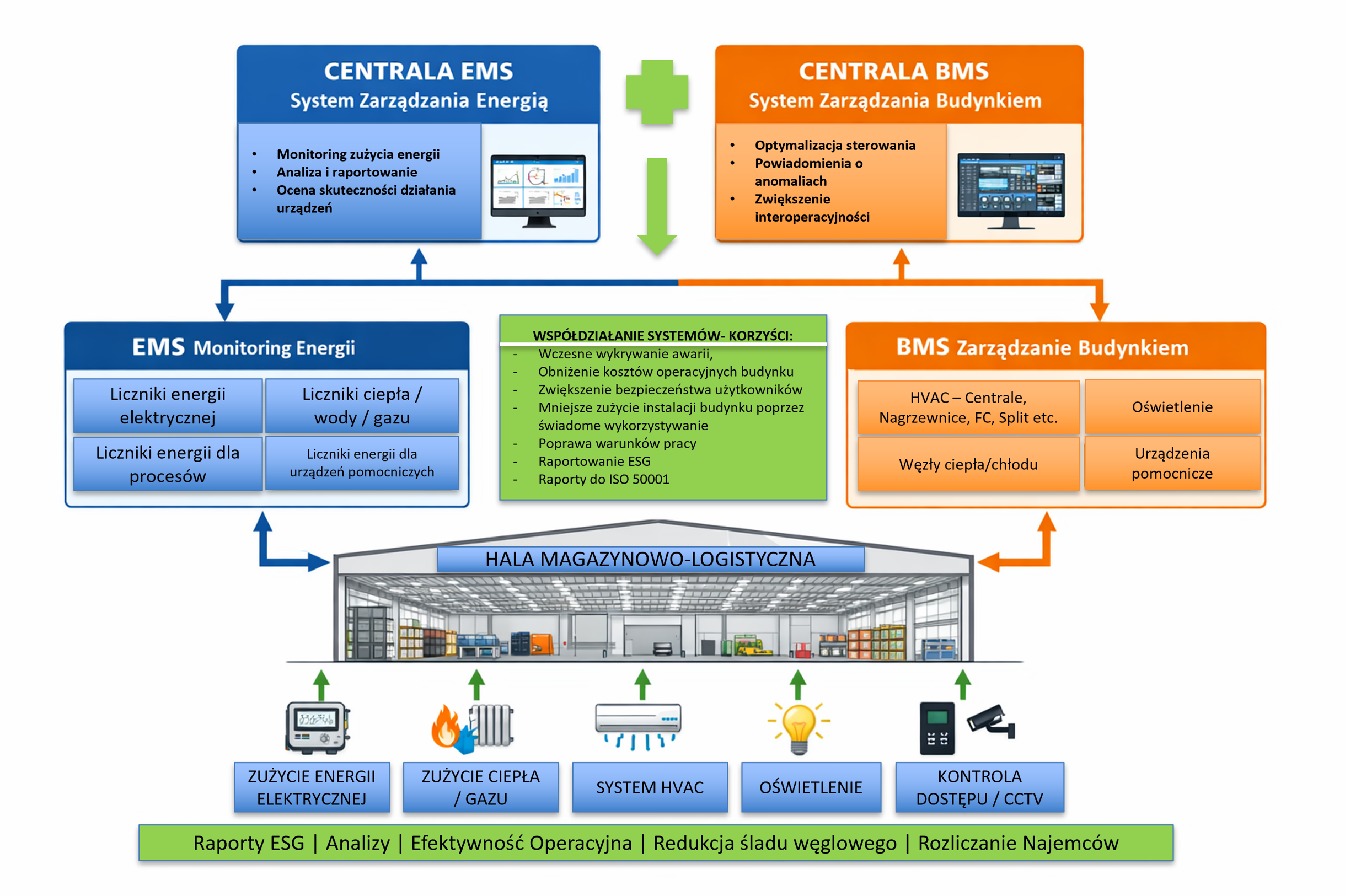

W sposób uproszczony można przyjąć, że integracji w podlegają systemy: HVAC, oświetlenia, PPOŻ, kontroli dostępu, CCTV, liczników mediów Całościowe podejście do budynku – jako ekosystemu – pozwala na eliminację ambiwalencji poszczególnych grup urządzeń oraz pozwala na ustalenie priorytetów korzystania z dostępnych w konkretnym obszarze urządzeń pod kątem energooszczędności. Algorytm sterowania uwzględnia w pierwszej kolejności najtańsze źródło ciepła/chodu – adekwatnie do pory roku. W przypadku gdy pożądana przez użytkownika temperatura nie została osiągnięta w zadanym czasie, dołączane są kolejne urządzenia.
Istotną kwestią, która powinna być uwzględniona w algorytmie sterowania to kontaktrony, które wpływają stopująco na układ klimatyzacyjno-wentylacyjny w momencie otwarcia oprawy okiennej/ rampy. Jest to mechanizm, który działa na poziomie automatyki integrującej
Spójne dane do ISO 50001 i ESG

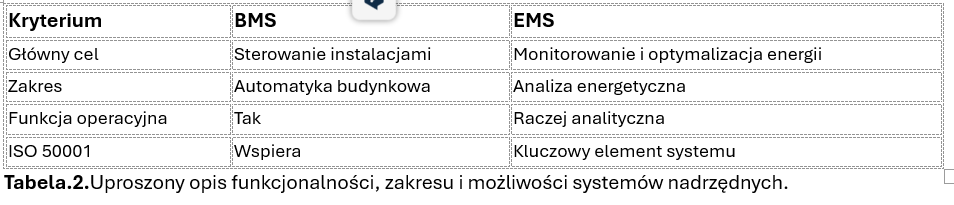

Z definicji EMS (Energy Management System) to system dedykowany monitorowaniu, analizie i optymalizacji zużycia energii – szczególnie istotny w kontekście ISO 50001, natomiast BMS (Building Management System) to system zarządzania i automatyki budynkowej, który nadzoruje oraz steruje instalacjami technicznymi w obiekcie (Tabela.2.). Dobrą praktyką sprawdzoną w 1187 budynkach w Polsce jest połączenie tych systemów (z zachowaniem ich odrębności, ale możliwością ich wzajemnego wpływu).
Co to oznacza? Każdy z systemów ma swój własny panel użytkownika, który pozwala na selekcję kwestii, które operatora interesują – ale ma możliwość realnego wpływu na sterowanie układami – ich wydajnością, harmonogramami pracy etc. Skutkuje to pełnym zrozumieniem działających u budynkach układów (które są w sposób intuicyjny zwizualizowane (Rysunek.2), alarmy mają jasne i czytelne opisy) możliwość ich regulacji z jednego miejsca oraz stały monitoring z powiadomieniami. Jest to szczególnie istotne w przypadku konieczności raportowania niefinansowego ESG lub możliwości ubiegania się o certyfikaty budynkowe.
Optymalizacja kosztów operacyjnych
Bierne sterowanie układami branżowymi, na powierzchni przykładowo od 10 000m2 do 100 000 m2, w przypadku niedokładnego lub zbędnego ogrzewania i chłodzenia powierzchni, może wpłynąć na podniesienie kosztów operacyjnych obiektu budowlanego, szczególnie biorąc pod uwagę dużą kubaturę takich hal (10–15 m).
Szybkie reagowanie na awarie
Systemy sterowania i monitorowania są sprawdzonym narzędziem serwisowym, które pozwala na dokładne zdiagnozowanie problemów oraz ich eliminację. Komunikacja wszystkich układów umożliwia również zmianę oprogramowani lub algorytmu sterowania w wielu lokalizacja na raz, bez konieczności docierania do sterowników PLC – jedynie opierając się na dostępie do serwer przez otwarte standardowe protokoły komunikacyjne. Dodatkowo, w przypadku standardowych przeglądów serwisowych – uwzględniających urządzenia znajdującego się w BMS można zbiorczo sprawdzić wydajność poszczególnych układów lub zdalnie przeprowadzić część prac serwisowych – zmniejszając ślad węglowy również w transporcie.

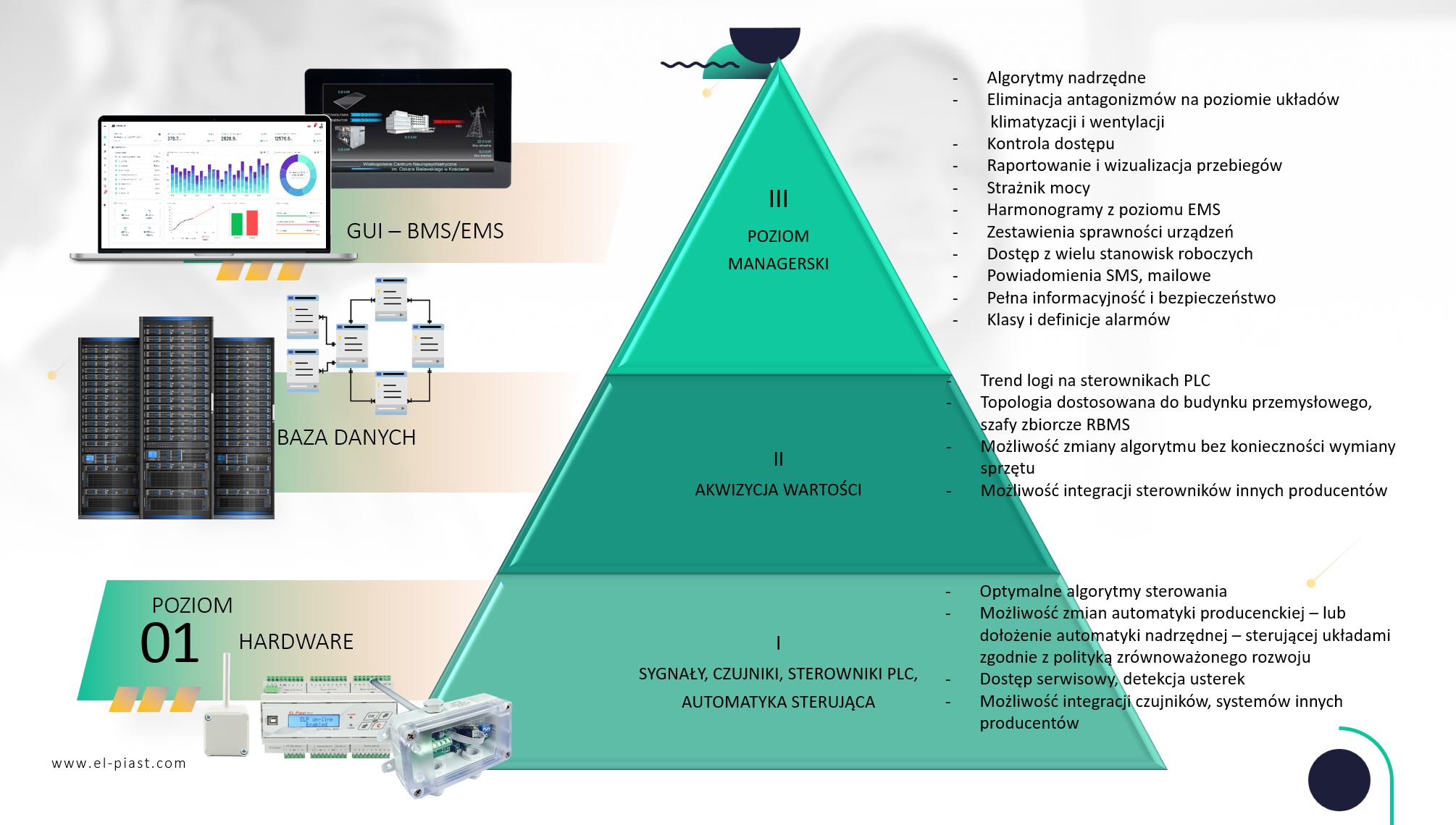

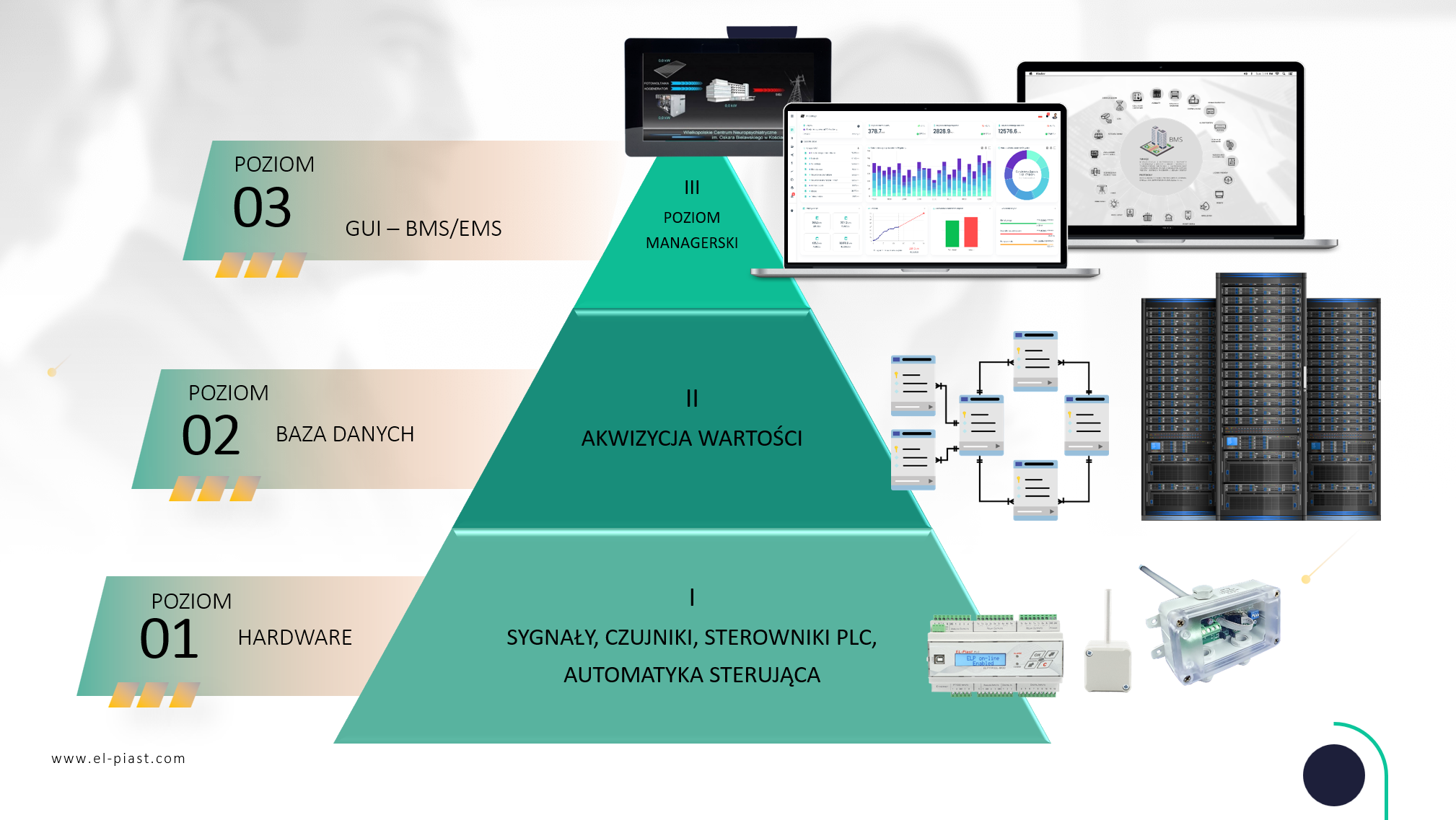

1. Architektura Technologiczna EL-PIAST w Środowisku Przemysłowym
Systemy EL-PIAST stanowią warstwę sprzętowo-programową odpowiedzialną za bezpośrednią kontrolę, akwizycję danych oraz sterowanie urządzeniami wykonawczymi w obiekcie.
1.1. Warstwa Sterowania i Akwizycji Danych (Hardware)

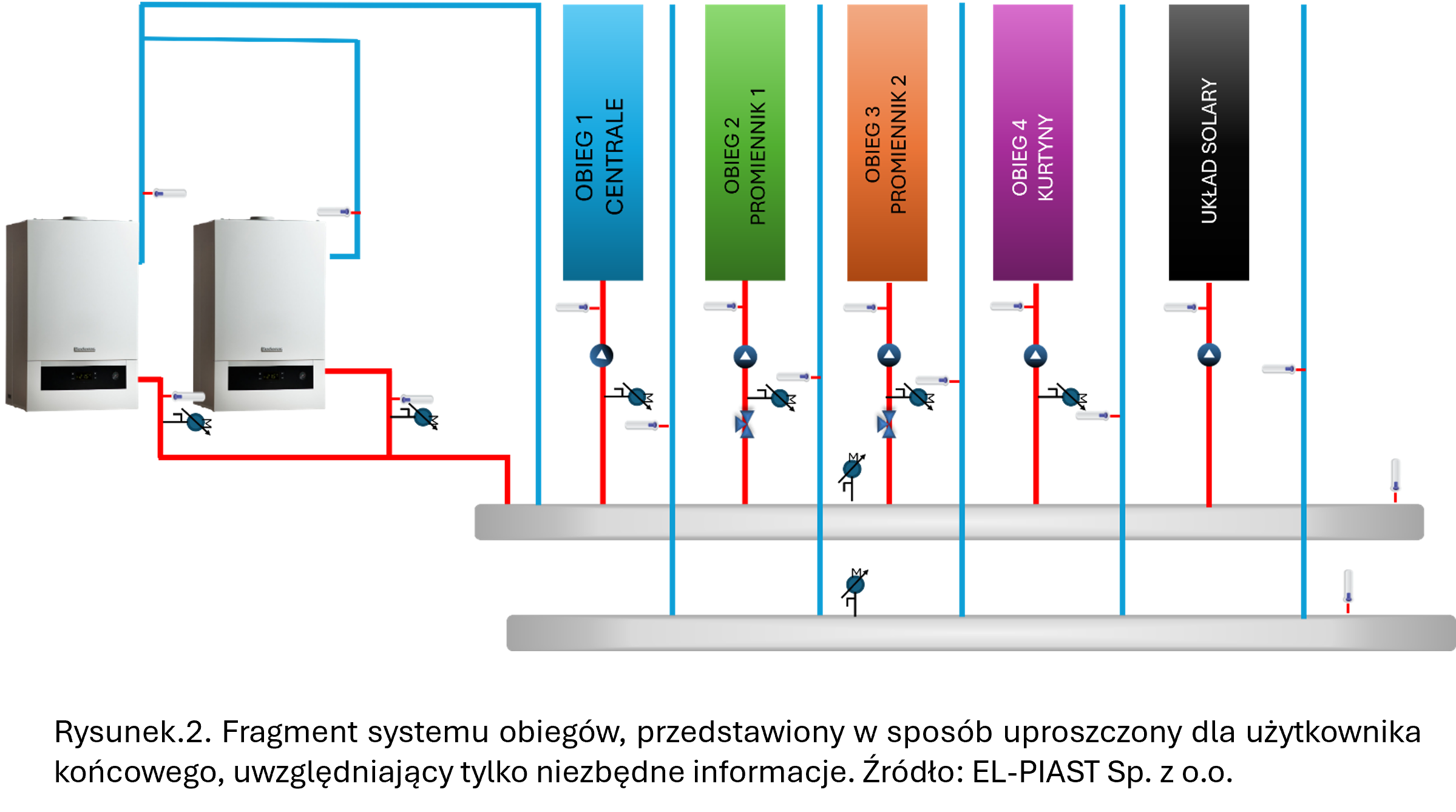

Swobodnie programowalne sterowniki PLC/BMS (np. z serii Falcon, Gepard): obsługa zaawansowanych algorytmów HVAC, sterowania kotłowniami, chłodnicami procesowymi oraz centralami wentylacyjnymi w halach produkcyjnych i magazynowych.
Wsparcie protokołów otwartych: natywna obsługa Modbus RTU/TCP, BACnet IP/MS-TP, M-Bus oraz CAN, co umożliwia integrację z istniejącym parkiem maszynowym i licznikami mediów bez konieczności kosztownej wymiany infrastruktury.
Modułowość I/O: elastyczne rozbudowywanie wejść/wyjść analogowych i cyfrowych dopasowane do specyfiki konkretnego zakładu.
1.2. Warstwa Analityczno-Wizualizacyjna (Software)
Lokalne interfejsy HMI oraz wizualizacja Web-based: szybki dostęp operacyjny dla służb utrzymania ruchu (UR).
Integracja z chmurą / serwerami zakładowymi: stała rejestracja parametrów pracy instalacji, trendowanie i alarmowanie w czasie rzeczywistym.
2. Kluczowe Funkcjonalności Zintegrowanego Systemu BMS/EMS
W Obszarze BMS (Building Management System)
Sterowanie Mikroklimatem Hal i Magazynów: precyzyjne utrzymanie temperatury, wilgotności i krotności wymian powietrza w strefach produkcji, wysokiego składowania i pomieszczeniach Cleanroom.
Zarządzanie Oświetleniem (DALI/Modbus): płynna regulacja natężenia światła w oparciu o czujniki obecności oraz światła dziennego (Daylight Harvesting).
Nadzór nad Instalacjami Technicznymi: monitoring pracy przepompowni, sprężarkowni, węzłów cieplnych oraz instalacji PPOŻ/SAP.
W Obszarze EMS (Energy Management System)
Monitoring i Rozliczanie Mediów Przemysłowych:
Podział zużycia energii elektrycznej, gazu, pary i sprężonego powietrza na konkretne linie produkcyjne (Grupowanie kosztów / MPK).
Wykrywanie wycieków sprężonego powietrza i mediów technologicznych poprzez analizę przepływów nocnych i postojowych.
Strażnik Mocy (Peak Shaving / Load Shedding):
Automatyczne zrzucanie priorytetowanych odbiorników niesymetrycznych w momentach ryzyka przekroczenia mocy zamówionej.
Kompensacja Mocy Biernej:
Ciągły monitoring współczynnika $\cos \phi$ i sterowanie bateriami kondensatorów / dławików w celu wyeliminowania opłat opływowych.
3. Schemat Wdrożenia Projektu
Prace Przedprojektowe (VSJGM):
Pomiary zerowe i inwentaryzacja istniejących punktów pomiarowych.
Definicja wymagań funkcjonalnych (UR, Dział Głównego Energetyka, Dział ESG).
Projekt Inżynieryjny i Dobór Sprzętu (VSJGM + EL-PIAST):
Projekt rozdzielnic automatyki i doboru sterowników EL-PIAST.
Opracowanie topologii sieci magistralnych i Ethernet.
Prefabrykacja, Montaż i Programowanie (EL-PIAST):
Dostawa urządzeń, aplikowanie algorytmów sterujących i wdrożenie wizualizacji.
Uruchomienie, Walidacja i Odbiór (VSJGM):
Testy funkcjonalne, weryfikacja algorytmów EMS w warunkach obciążenia zakładowego.
Szkolenie kadry inżynieryjnej oraz wdrożenie procedur utrzymaniowych.
Brak opłat licencyjnych:
Wiele systemów konkurencji wymaga rocznych opłat za liczbę obsługiwanych punktów (zmiennych) lub za samo użytkowanie softu. W EL-PIAST płacisz za sprzęt i wdrożenie – oprogramowanie sterowników i narzędzia konfiguracyjne są często integralną częścią oferty, co drastycznie obniża TCO (Total Cost of Ownership).
Otwartość protokołów:
System wspiera standardy takie jak BACnet, Modbus, M-Bus czy DALI. Dzięki temu nie jesteś przywiązany do jednego dostawcy czujników czy liczników (brak tzw. vendor lock-in).
Web-serwer:
Dostęp do zarządzania budynkiem odbywa się przez przeglądarkę internetową. Nie trzeba instalować płatnych stanowisk operatorskich na każdym komputerze.
Skalowalność:
Możesz zacząć od sterowania jedną centralą wentylacyjną, a z czasem rozbudować system do pełnego zarządzania wielkim biurowcem bez konieczności wymiany fundamentów systemu.
Funkcjonalności wedle potrzeb
Funkcjonalności systemu dostosowane są do potrzeb Klienta oraz planu funkcjonalno-użytkowego budynku. W pełnym cyklu życia systemu mogą zostać zmienione/rozbudowane.
4. Zalety pod kątem Klasy Budynku (Norma EN ISO 52120)
Zgodnie z międzynarodowymi standardami (dawniej EN 15232), systemy BMS klasyfikują budynki pod kątem efektywności energetycznej (od klasy D do A). Posiadanie BMS EL-PIAST pozwala budynkowi aspirować do najwyższych klas:
Brak opłat licencyjnych:
Klasa A (Wysoka efektywność energetyczna)
Wzrost wartości nieruchomości:
Budynki klasy A i B są wyżej wyceniane na rynku i chętniej wynajmowane przez korporacje dbające o ESG.
Certyfikacja BREEAM / LEED:
BMS jest kluczowym elementem punktacji w procesie certyfikacji ekologicznej budynków, potwierdzając ich "zielony" charakter.
Certyfikacja BREEAM / LEED:
BMS jest kluczowym elementem punktacji w procesie certyfikacji ekologicznej budynków, potwierdzając ich "zielony" charakter.
Precyzyjne zarządzanie komfortem:
Wyższa klasa budynku to nie tylko oszczędności, ale też lepsza jakość powietrza i stabilniejsza temperatura, co przekłada się na efektywność pracowników.
Klasa A (Wysoka efektywność energetyczna)
BMS EL-PIAST umożliwia osiągnięcie tej klasy dzięki:Pełnej integracji: Wszystkie systemy (HVAC, oświetlenie, rolety) "rozmawiają" ze sobą.Sterowaniu zależnemu od potrzeb (Demand Side Control): Ogrzewanie i wentylacja działają tylko tam, gdzie czujniki wykryją obecność osób lub podwyższone stężenie $CO_2$.
5. Typy budynków, w których BMS EL-PIAST sprawdza się najlepiej
System jest na tyle elastyczny, że można go spotkać w bardzo różnych segmentach:
Biurowce:
Zarządzanie komfortem w strefach open-space oraz rozliczanie zużycia energii na poszczególnych najemców.
Obiekty Handlowe (Retail):
Automatyzacja oświetlenia witryn, sterowanie kurtynami powietrznymi i optymalizacja pracy wielkich central dachowych (RTU).
Hotele:
Integracja z systemami rezerwacji pokoi (gdy gość się melduje, BMS ustawia w pokoju temperaturę komfortową, a po wymeldowaniu przechodzi w tryb ekonomiczny).
Przemysł i Magazyny:
Nadzór nad parametrami technologicznymi, sterowanie oświetleniem wysokiego składowania i monitorowanie systemów ppoż.
Budynki Edukacyjne:
Zarządzanie energią w szkołach i uczelniach, gdzie grafik zajęć dynamicznie zmienia zapotrzebowanie na ciepło i wentylację w różnych salach.
Szpitale / apteki
Wysokie wymagania dotyczące obiektów opieki zdrowotnej nie stanowią dla Nas wyzwania. Nasza automatyka obecna jest na 70% szpitali w Polsce.
